5 inch LCD touch screen - HDMI

5" LCD touch screen | HDMI

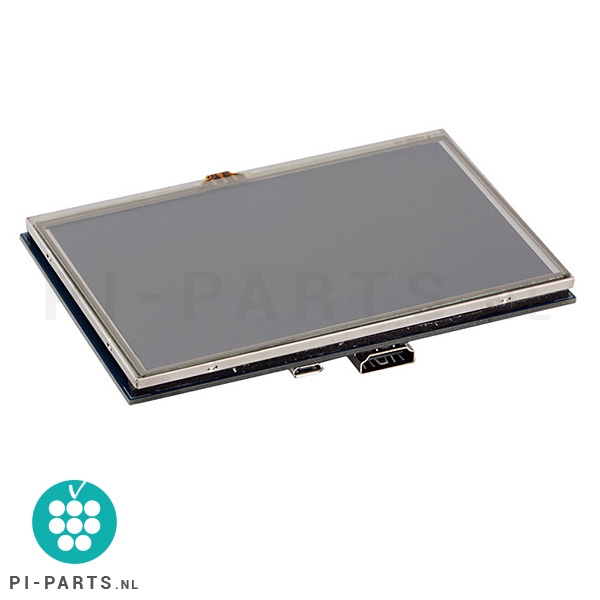

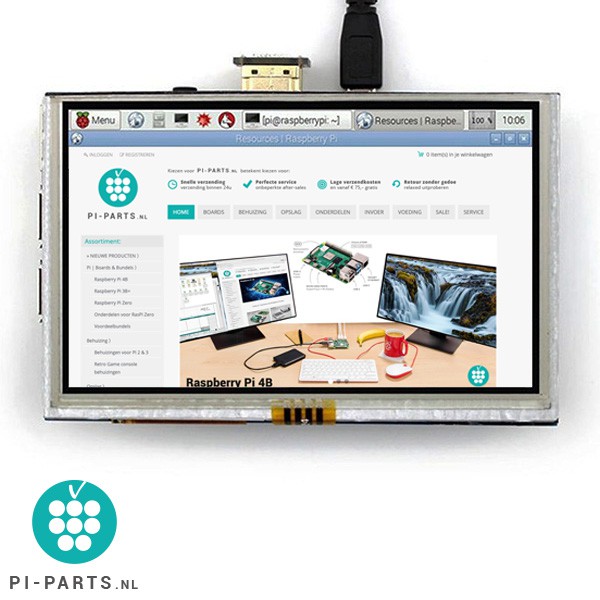

Deze 5" touchscreen monitor met een resolutie van 800 x 480 pixels. Perfect om in te bouwen in jouw eigen Raspberry Pi projecten.

 Geen aparte tv of computer monitor nodig.
 Geen HDMI-kabel nodig.
 Direct op de GPIO-poorten van de Raspberry Pi te schuiven.
 Krijgt voeding via de GPIO-poorten van je Raspberry Pi.
 Werkt meteen na kleine aanpassing in de config.txt van je Linux distributie.

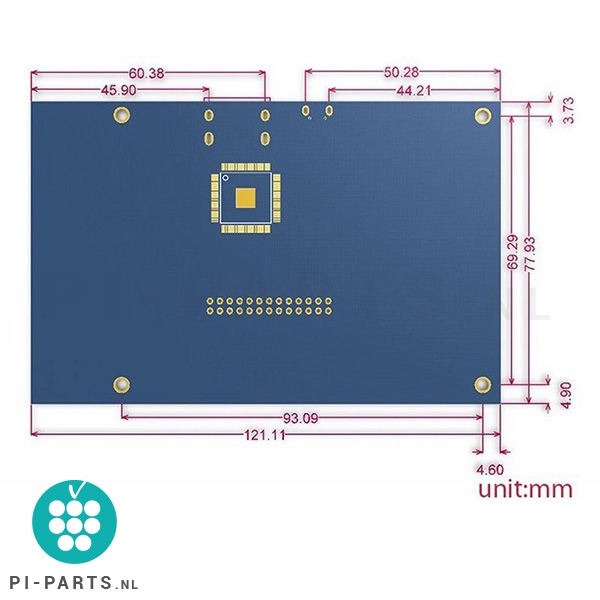

 Resolutie: 800 x 480 pixels.
 Bevat geen behuizing (puur display), dus perfect om in te bouwen in jouw eigen projecten.

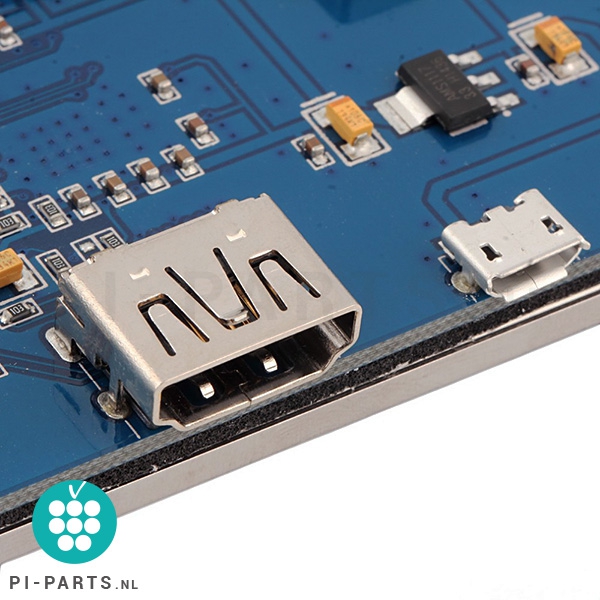

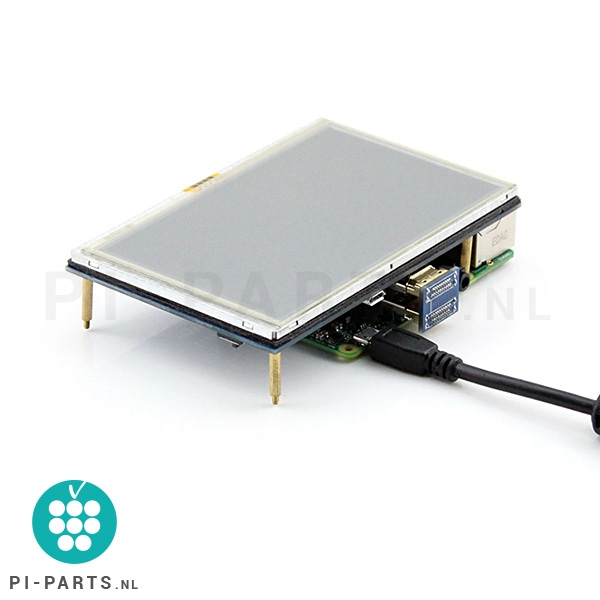

Het beeldscherm ontvangt z'n stroom rechtstreeks via de GPIO-poorten van de Raspberry Pi. Hij kan eventueel ook los worden toegepast. In dat geval kun je het scherm van stroom voorzien via de eigen ingebouwde micro-USB-poort van het schermpje.

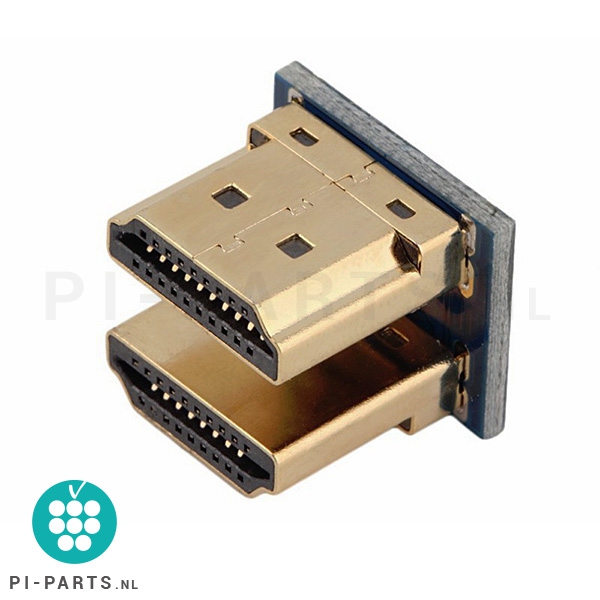

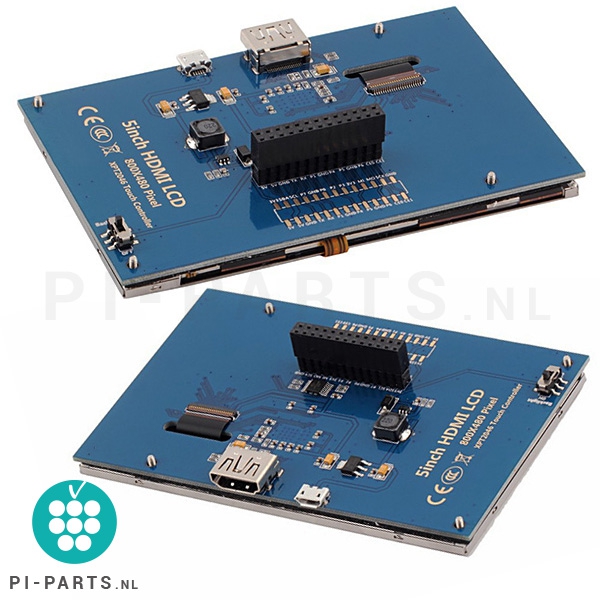

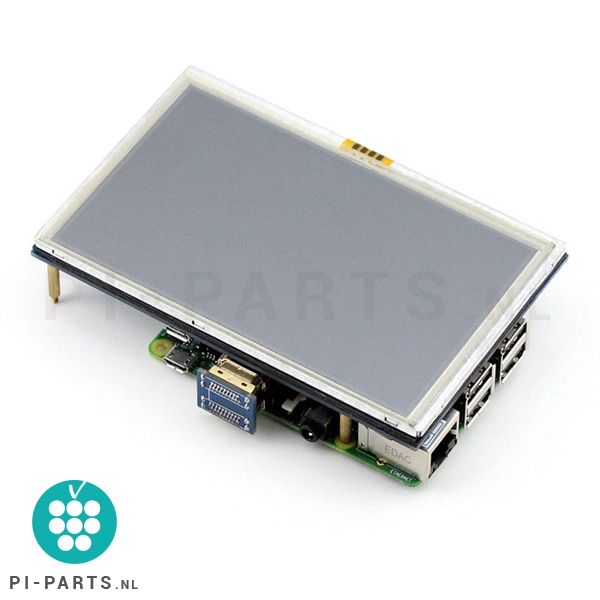

Aansluiting met de HDMI-poort van de Pi is heel eenvoudig: er wordt een uniek HDMI-adaptertje bij geleverd (zie foto's) waarmee de display rechtstreeks met de HDMI-poort van je Pi wordt verbonden.

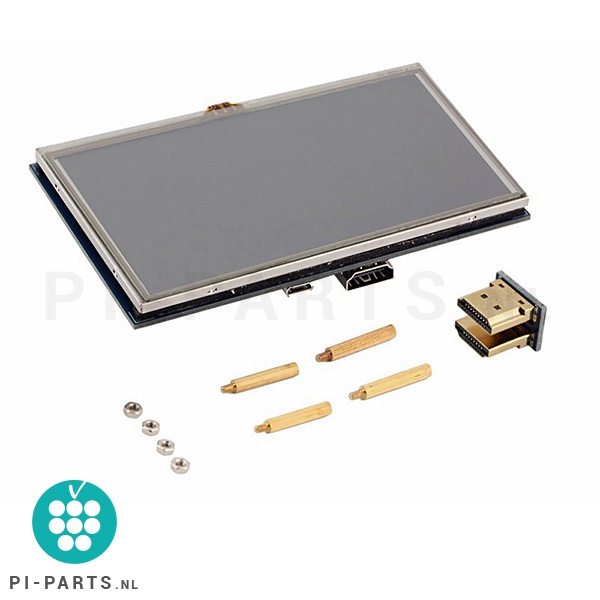

Inhoud van het pakket:

• 5" TFT touchscreen display.
• Stylus touch pen (scherm reageert niet op aanraking met je vinger).
• HDMI adapter die het scherm rechtstreeks met de Raspberry Pi verbindt.
• Bevestigingsschroeven.

Instellingen:

In de meeste gevallen werkt het schermpje niet meteen op de resolutie van 800 x 480 pixels, maar krijg je een ouderwetse 4:3 verhouding te zien. Don't worry... voer in dat geval in het config.txt bestand van jouw geliefde Linux distributie de volgende aanpassingen uit:

hdmi_force_hotplug=1

hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0

PS: Mochten één of meerdere van deze parameters niet in het config.txt bestand van jouw distributie staan, voeg ze dan toe.

Bovenstaande wijzigingen zijn uiteraard eenvoudig uit te voeren met een tekst-editor onder Windows, MacOS of andere opties, maar je kunt ze vanzelfsprekend ook rechtstreeks uitvoeren in de terminal binnen Linux. Volg hiervoor het volgende stappenplan:

1. Open de terminal in Linux.
2. Type: sudo nano /boot/config.txt
3. Wijzig de volgende parameters:
   1. hdmi_force_hotplug=1
   2. hdmi_group=2
   3. hdmi_mode=1
   4. hdmi_mode=87
   5. hdmi_cvt 800 480 60 6 0 0 0

PS: Mochten één of meerdere van deze parameters niet in het config.txt bestand van jouw distributie staan, voeg ze dan toe.


Alternatieve config.txt instellingen

Afhankelijk van de gebruikte distro kan het voor komen dat bovenstaande instellingen nog iets uitgebreid moeten worden:


hdmi_force_hotplug=1
max_usb_current=1
hdmi_drive=1
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
dtoverlay=ads7846,cs=1,penirq=25,penirq_pull=2,speed=50000,keep_vref_on=0,swapxy=0,pmax=255,xohms=150,xmin=200,xmax=3900,ymin=200,ymax=3900
display_rotate=0


Meer instructies vind je hier »

Uitgebreide instructies:

Raadpleeg de uitvoerige handleiding op deze pagina ⟩
