3,5 inch LCD touch screen

3,5" LCD touch screen

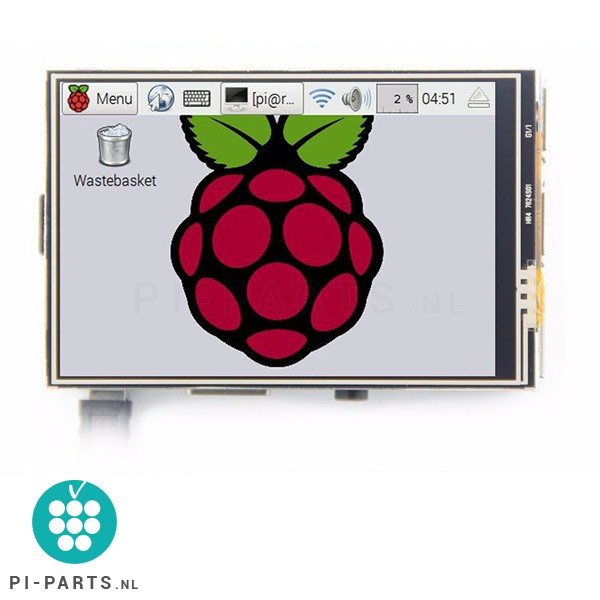

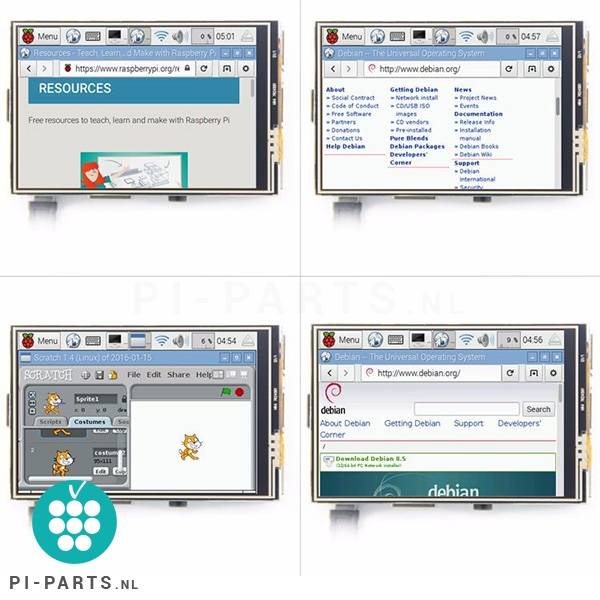

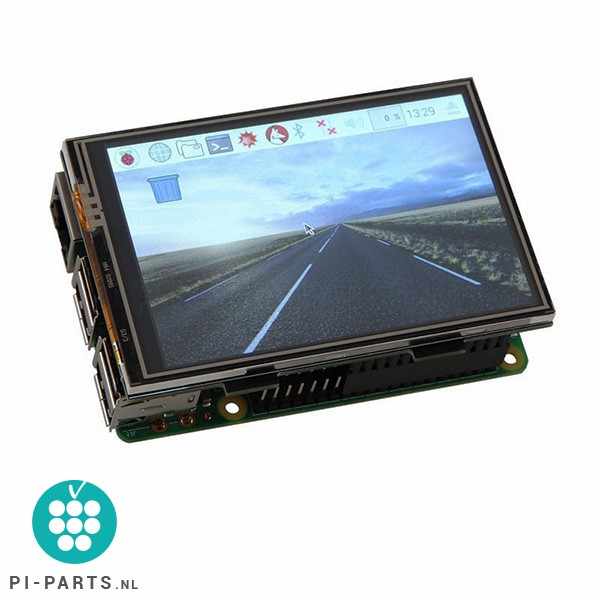

Deze 3,5" touchscreen monitor heeft een resolutie van 480 x 320 pixels. Plug & play: gewoon aansluiten op de GPIO van je Raspberry Pi en hij werkt. Zonder aparte voeding.


Via de instructies onderaan deze pagina installeer je Raspbian met speciale drivers zodat het scherm met de bijgeleverde styles pen is te bedienen. Daarbij wordt meteen ook een software keyboard geïnstalleerd zodat je zelfs geen apart toetsenbord hoeft te gebruiken.

 Geen aparte tv of computer monitor nodig.
 Geen HDMI-kabel nodig.

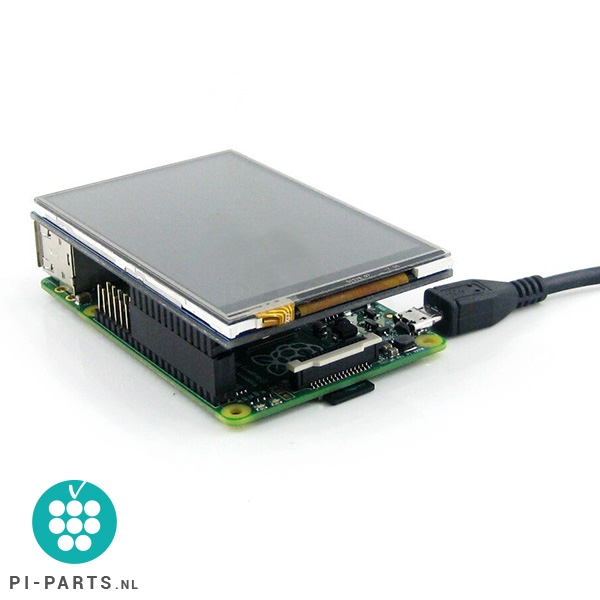

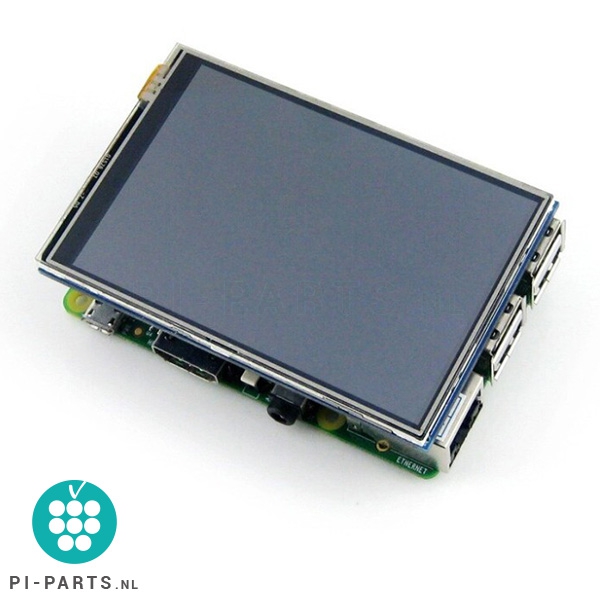

 Direct op de GPIO-poorten van de Raspberry Pi te schuiven.
 Krijgt voeding via de GPIO-poorten van je Raspberry Pi.
 Ontvangt videosignaal rechtstreeks via de GPIO-poorten van je Raspberry Pi.
 Resolutie: 480 x 320 pixels.

Inhoud van het pakket:

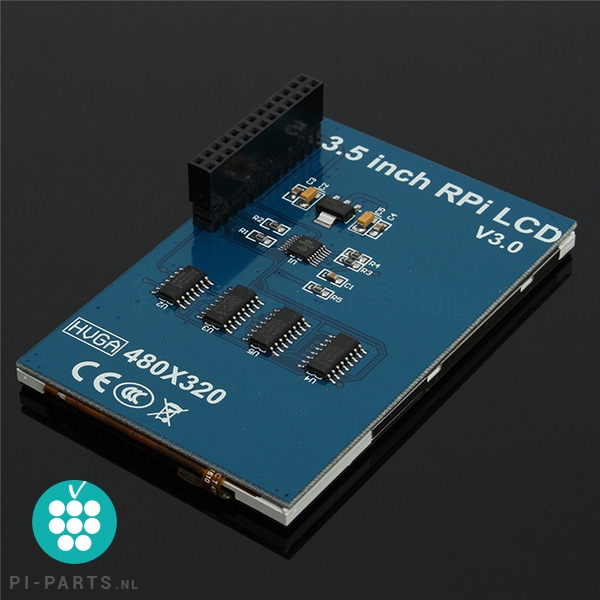

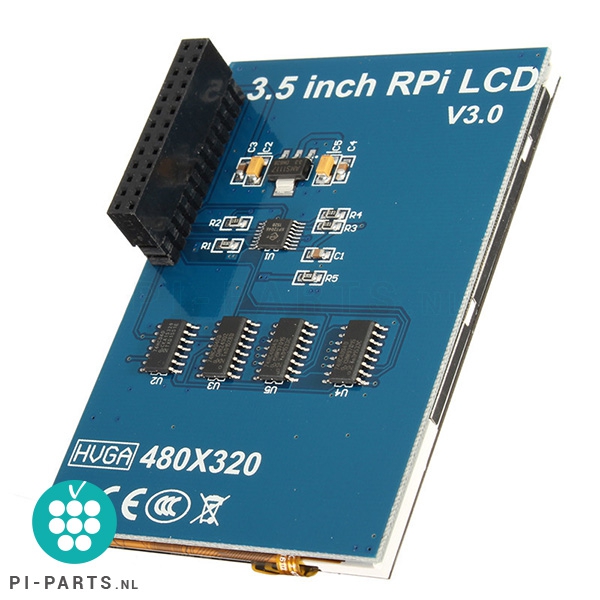

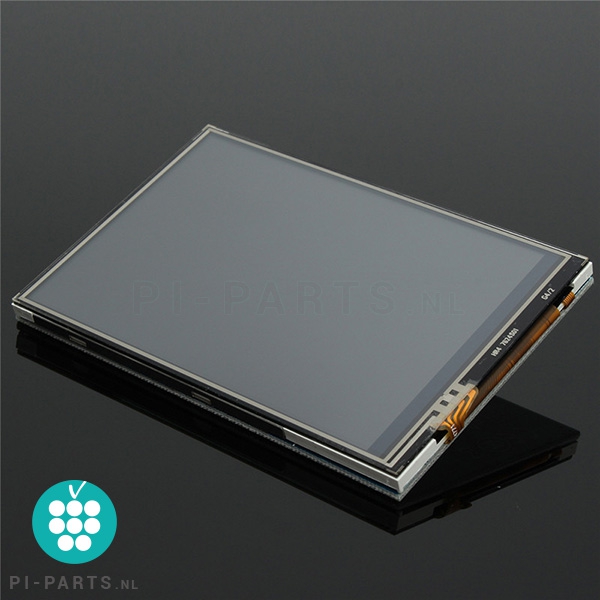

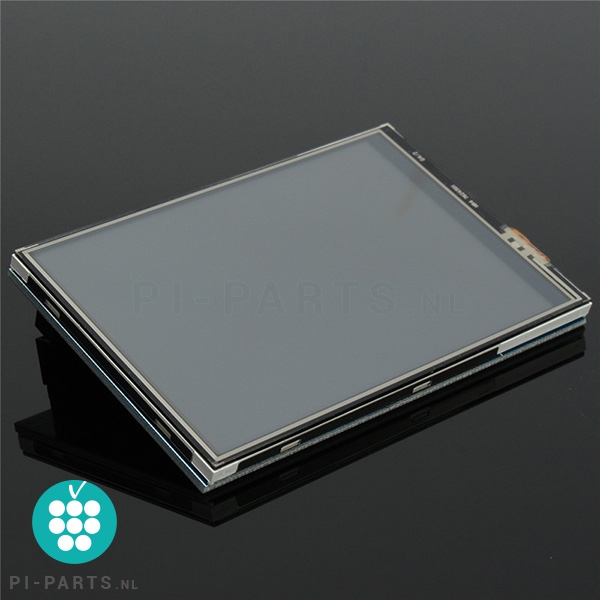

• 3,5" TFT touchscreen display.

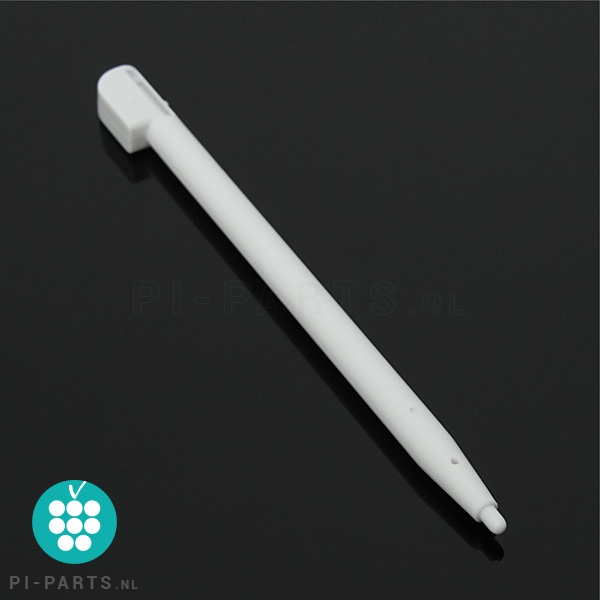

• Stylus touch pen (scherm reageert niet op aanraking met je vinger).

Instellingen:

In de meeste gevallen werkt het schermpje meteen op de resolutie van 480 x 320 pixels. Krijg je toch niets te zien? Don't worry... dan zijn de instellingen in het config.txt bestand van de distro die je gebruikt net niet helemaal compleet. Voer in dat geval in het config.txt bestand van jouw geliefde Linux distributie de volgende aanpassingen uit:

1. dtoverlay=ads7846, cs=1, penirq=17, penirq_pull=2, speed=1000000, keep_vref_on=1, swapxy=1, pmax=255, xohms=60, xmin=200, xmax=3900, ymin=200, ymax=3900
2. dtparam=i2c_arm=on
3. dtoverlay=w1-gpio-pullup, gpiopin=4, extpullup=1

PS: Mochten één of meerdere van deze parameters niet in het config.txt bestand van jouw distributie staan, voeg ze dan toe.


Meer instructies vind je hier »


Uitgebreide instructies:

Raadpleeg de uitvoerige handleiding op deze pagina ⟩
